ZW Series

ZW Series

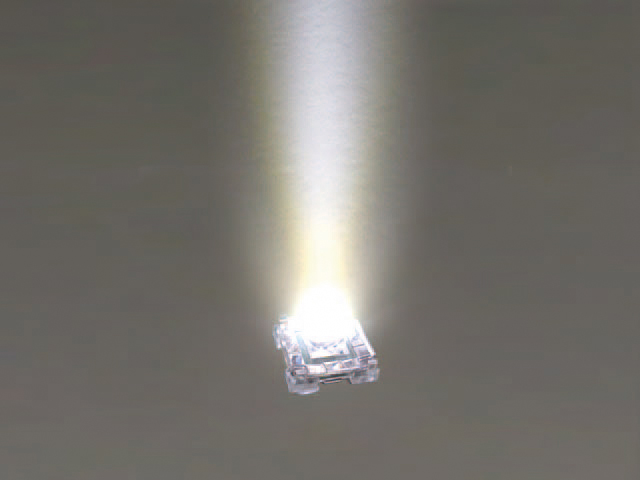

Capteur de déplacement confocal sans contact à LED blanche

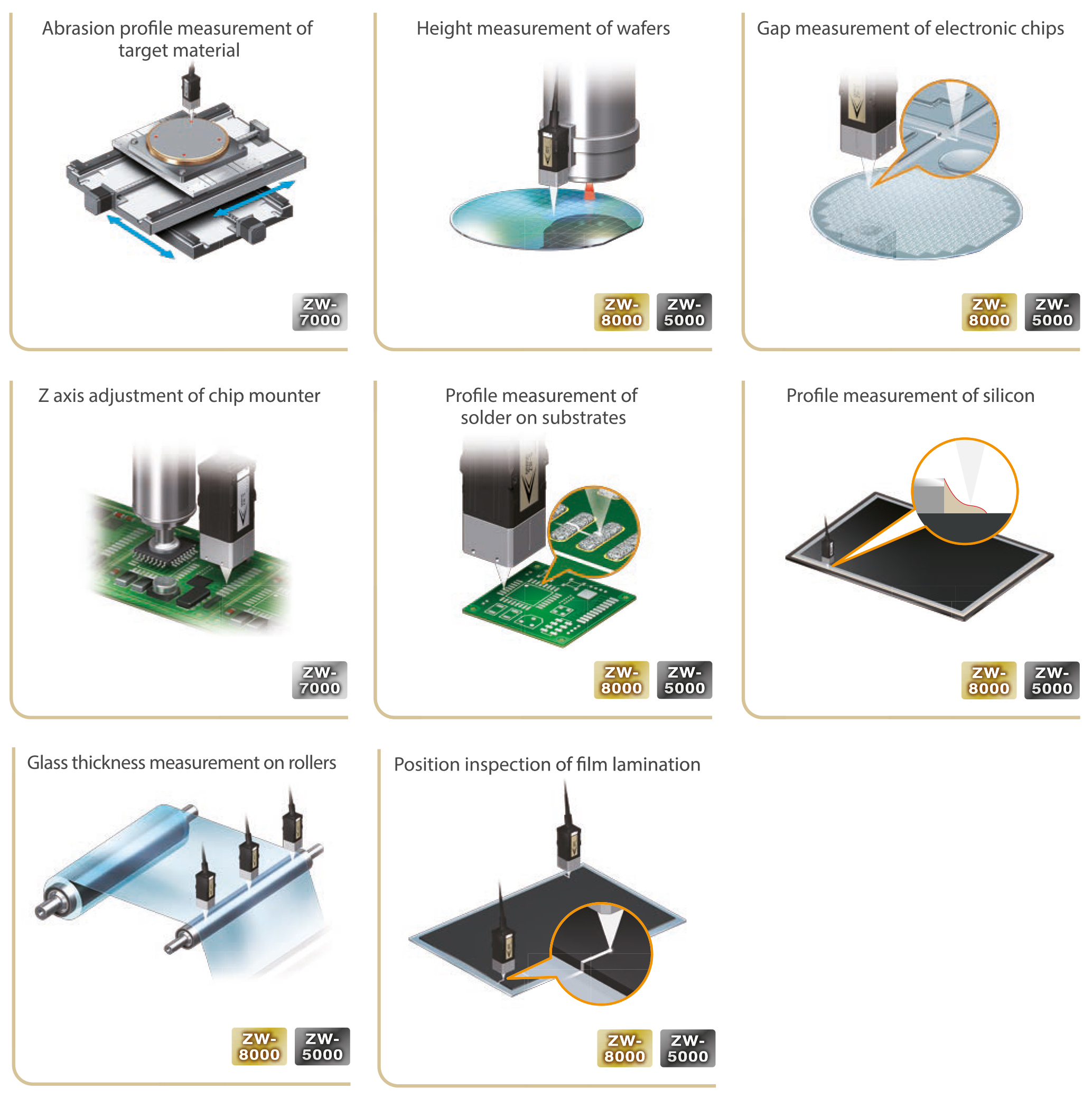

La rigueur du contrôle qualité, la vitesse de production et l'inspection de l'aspect sont en constante augmentation. Pour répondre à cette exigence, il est nécessaire de pouvoir réaliser des mesures stables pendant le mouvement pour l'inspection qualité sans compromettre la vitesse de fabrication. En exploitant les avantages du principe de la lumière blanche confocale, les séries ZW répond à cette nécessité pour la plupart des types de matériau (verre, métal, plastique, etc.) et de formes (ronde, plate, inégale, etc.).

  • Tailles du diamètre du spot allant de 190 µm à 4 µm pour améliorer la capacité de scan de profils minuscules
  • Petit diamètre du spot allant jusqu'à 9 µm pour améliorer la capacité de mesure de profils minuscules
  • Diamètre du spot constant à travers toute la plage de mesure

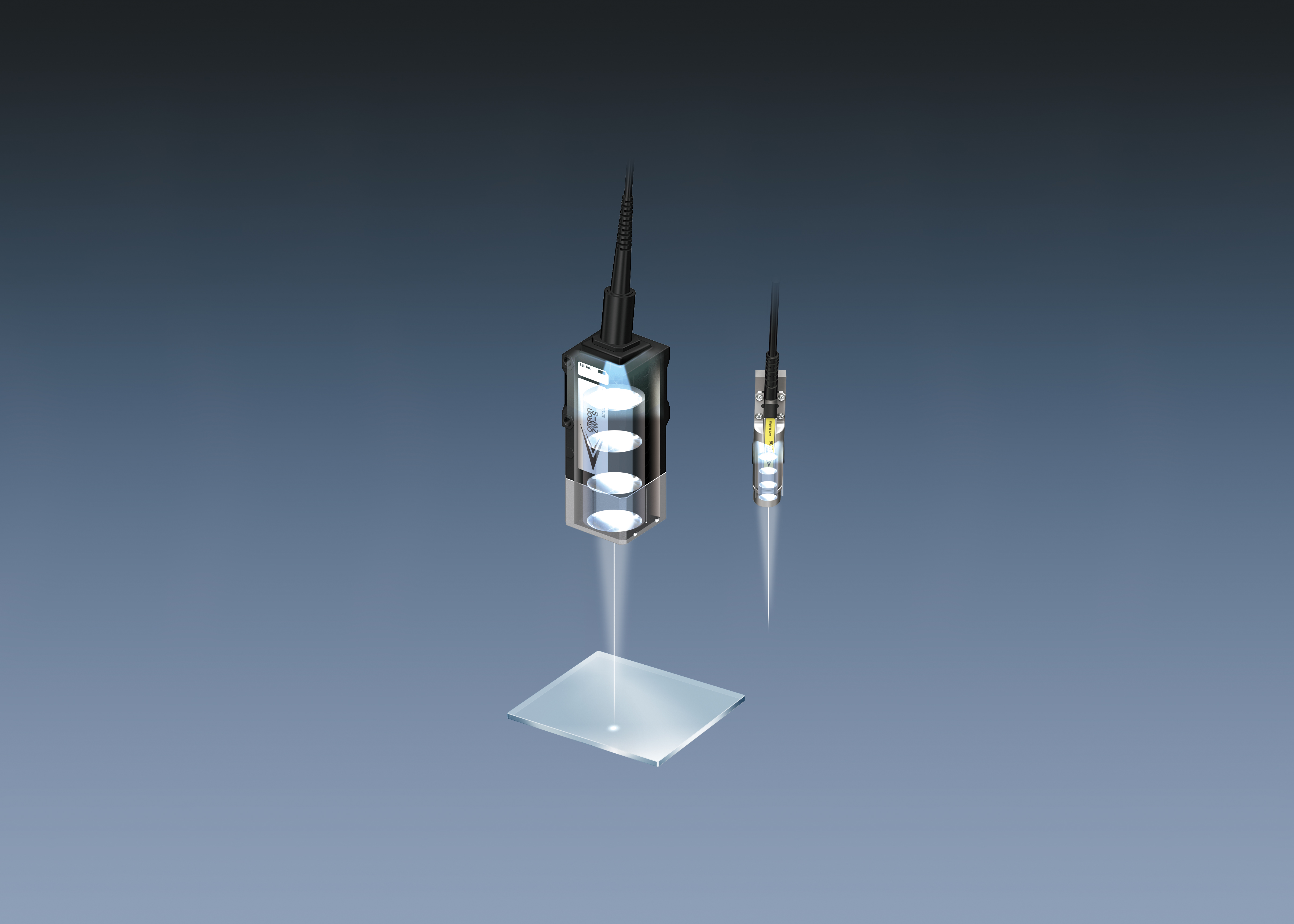

  • Tête de capteur en forme de stylo fin ou à angle droit pour se faufiler n'importe où
  • Un temps de réponse rapide de 20 µs permet un échantillonnage à haute vitesse lors des mouvements
  • Une haute résolution de 0,25 µm permet des mesures de la taille d'un cheveu ou sur des surfaces irrégulières
  • Linéarité de ±0,3 µm indépendamment du type de matériau, aucun réglage n'est donc nécessaire
  • Compensation d'angle incroyable de ±25º rendant possible la mesure de surfaces rondes ou inclinées
  • Fichiers DLL disponibles facilitant l'intégration du contrôle de machine

Caractéristiques et références

Ordering information

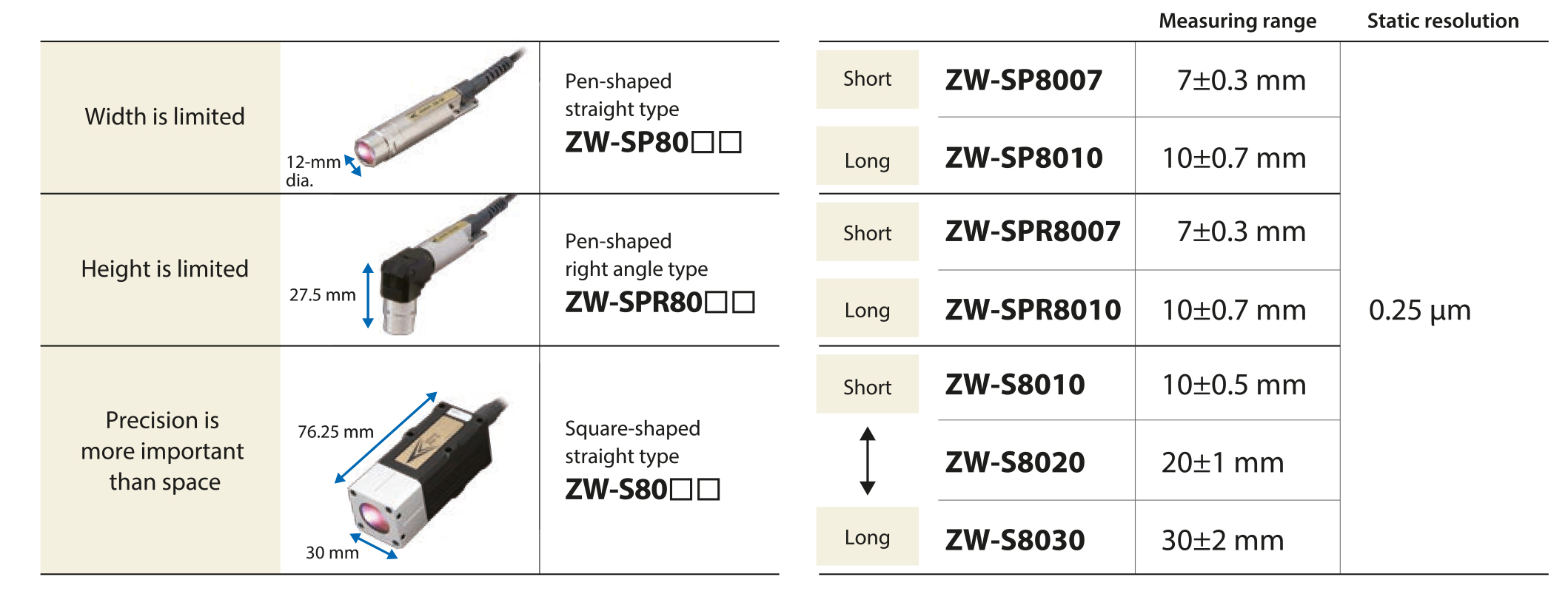

ZW-8000

Sensor Head

Appearance Type Measuring range Spot diameter Static resolution
2
Values when the Sensor Controller ZW-8000T is used.
Cable length Order code
Square-shaped straight 10±0.5 mm 4 µm dia. 0.25 µm 2 m ZW-S8010 2M
0.3 m ZW-S8010 0.3M
20±1 mm 7 µm dia. 2 m ZW-S8020 2M
0.3 m ZW-S8020 0.3M
30±2 mm 10 µm dia. 2 m ZW-S8030 2M
0.3 m ZW-S8030 0.3M
Pen-shaped straight 7±0.3 mm 7 µm dia. 2 m ZW-SP8007 2M
0.3 m ZW-SP8007 0.3M
10±0.7 mm 10 µm dia. 2 m ZW-SP8010 2M
0.3 m ZW-SP8010 0.3M
Pen-shaped right angle 7±0.3 mm 8 µm dia. 2 m ZW-SPR8007 2M
0.3 m ZW-SPR8007 0.3M
10±0.7 mm 11 µm dia. 2 m ZW-SPR8010 2M
0.3 m ZW-SPR8010 0.3M

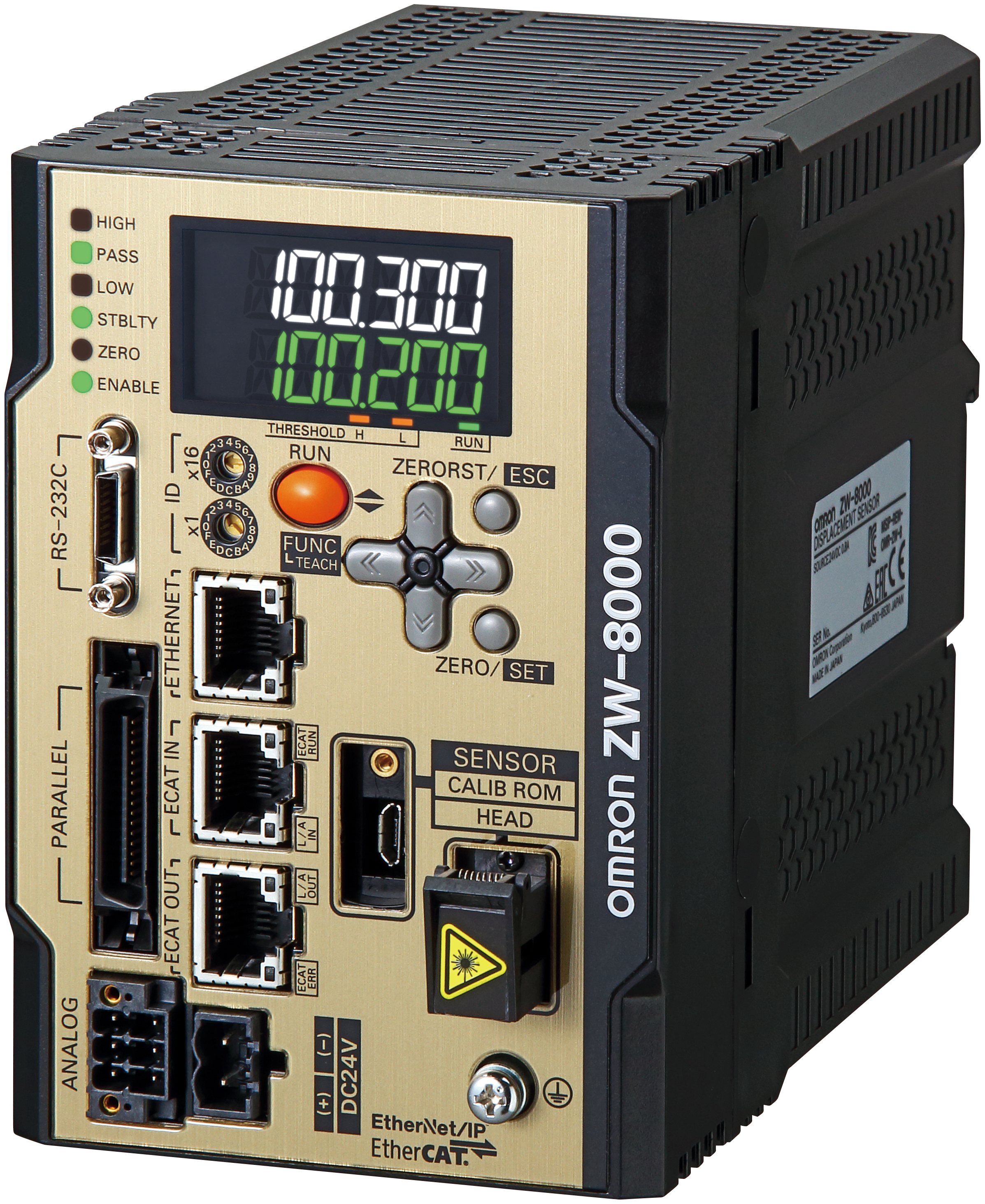

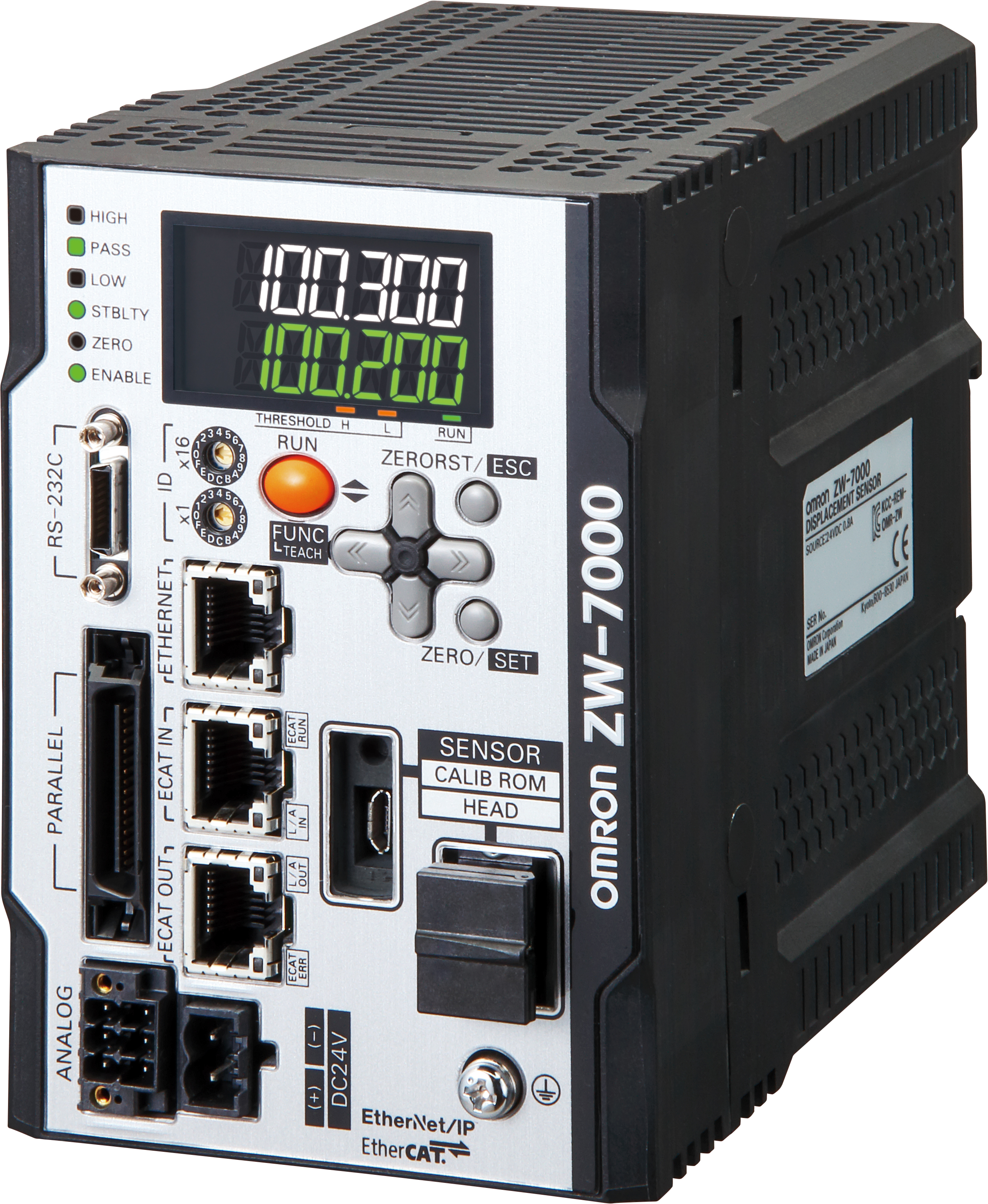

Sensor Controller with EtherCAT

Appearance Power supply Output type Order code
24 VDC NPN/PNP ZW-8000T

Cable

Appearance Item Cable length Order code

Extension Fiber Cable (from Sensor Head to Sensor Controller), (Fiber Adapter ZW-XFCS is included)

Note:

Extension Fiber Cable ZW-XF80⬜⬜R can be used with the firmware version 3.000 or later. If you have an old version Sensor Controller, register as a Sysmac member and download the latest firmware and tools to update your Sensor Controller. Refer to the Sysmac member registration sheet that is enclosed with the Sensor Controller for details on member registration and firmware download.

2 m ZW-XF8002R
5 m ZW-XF8005R
10 m ZW-XF8010R
20 m ZW-XF8020R
30 m ZW-XF8030R
Fiber Adapter
(used between Sensor Head pre-wired cable and Extension Fiber Cable)
ZW-XFCS

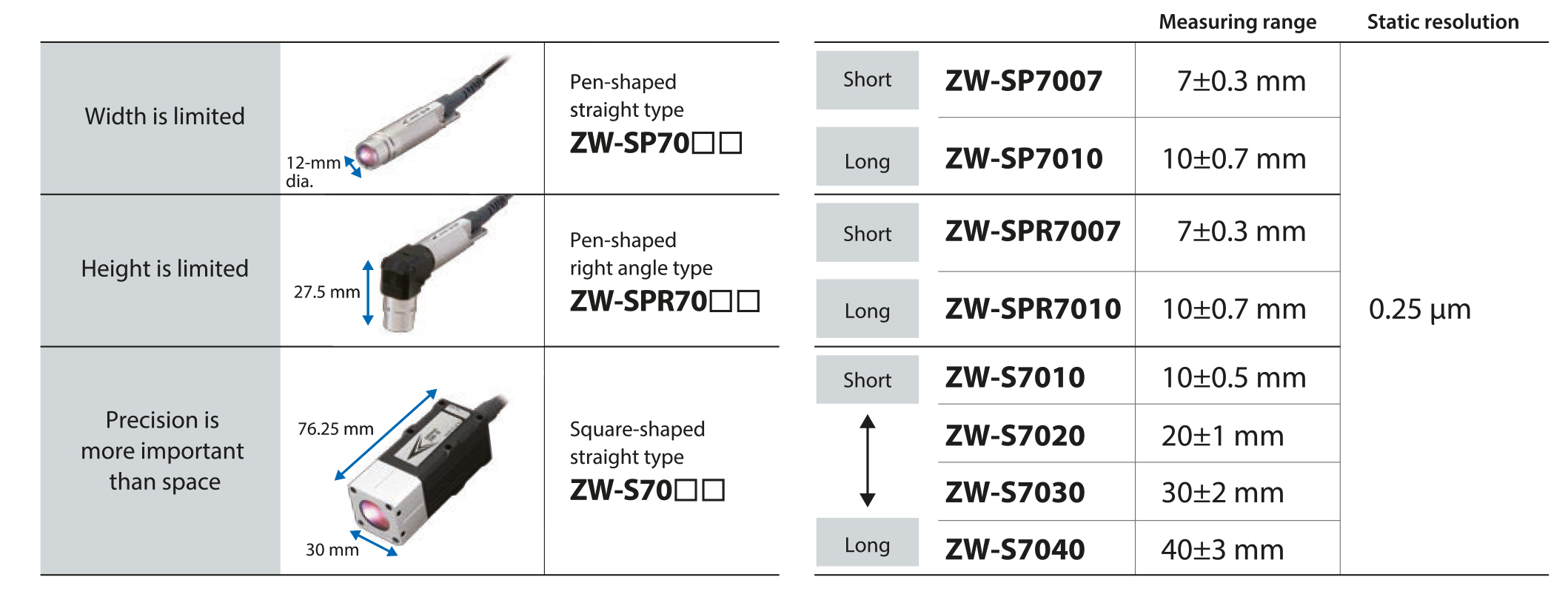

ZW-7000

Sensor Head

Appearance Type Measuring range Spot diameter Static resolution
2
Values when the Sensor Controller ZW-7000T is used.
Cable length Order code
Square-shaped straight 10±0.5 mm 50 µm dia. 0.25 µm 2 m ZW-S7010 2M
0.3 m ZW-S7010 0.3M
20±1 mm 70 µm dia. 2 m ZW-S7020 2M
0.3 m ZW-S7020 0.3M
30±2 mm 100 µm dia. 2 m ZW-S7030 2M
0.3 m ZW-S7030 0.3M
40±3 mm 120 µm dia. 2m ZW-S7040 2M
0.3m ZW-S7040 0.3M
Pen-shaped straight 7±0.3 mm 130 µm dia. 2 m ZW-SP7007 2M
0.3 m ZW-SP7007 0.3M
10±0.7 mm 170 µm dia. 2 m ZW-SP7010 2M
0.3 m ZW-SP7010 0.3M
Pen-shaped right angle 7±0.3 mm 150 µm dia. 2 m ZW-SPR7007 2M
0.3 m ZW-SPR7007 0.3M
10±0.7 mm 190 µm dia. 2 m ZW-SPR7010 2M
0.3 m ZW-SPR7010 0.3M

Sensor Controller with EtherCAT

Appearance Power supply Output type Order code
24 VDC NPN/PNP ZW-7000T

Cable

Appearance Item Cable length Order code

Extension Fiber Cable (from Sensor Head to Sensor Controller), (Fiber Adapter ZW-XFCM is included)

Note:

Cables of 10, 20, and 30 m can be used with the firmware version 2.100 or later. If you have an old version Sensor Controller, register as a Sysmac member and download the latest firmware and tools to update your Sensor Controller. Refer to the Sysmac member registration sheet that is enclosed with the Sensor Controller for details on member registration and firmware download.

2 m ZW-XF7002R
5 m ZW-XF7005R
10 m ZW-XF7010R
20 m ZW-XF7020R
30 m ZW-XF7030R
Fiber Adapter
(used between Sensor Head pre-wired cable and Extension Fiber Cable)
ZW-XFCM

ZW-5000

Sensor Head

Appearance Type Measuring range Spot diameter Static resolution
2
Values when the Sensor Controller ZW-5000T is used.
Cable length Order code
Square-shaped straight 10±0.5 mm 9 µm dia. 0.25 µm 2 m ZW-S5010 2M
0.3 m ZW-S5010 0.3M
20±1 mm 13 µm dia. 2 m ZW-S5020 2M
0.3 m ZW-S5020 0.3M
30±2 mm 18 µm dia. 2 m ZW-S5030 2M
0.3 m ZW-S5030 0.3M
Pen-shaped straight 7±0.3 mm 13 µm dia. 2 m ZW-SP5007 2M
0.3 m ZW-SP5007 0.3M
10±0.7 mm 18 µm dia. 2 m ZW-SP5010 2M
0.3 m ZW-SP5010 0.3M
Pen-shaped right angle 7±0.3 mm 15 µm dia. 2 m ZW-SPR5007 2M
0.3 m ZW-SPR5007 0.3M
10±0.7 mm 20 µm dia. 2 m ZW-SPR5010 2M
0.3 m ZW-SPR5010 0.3M

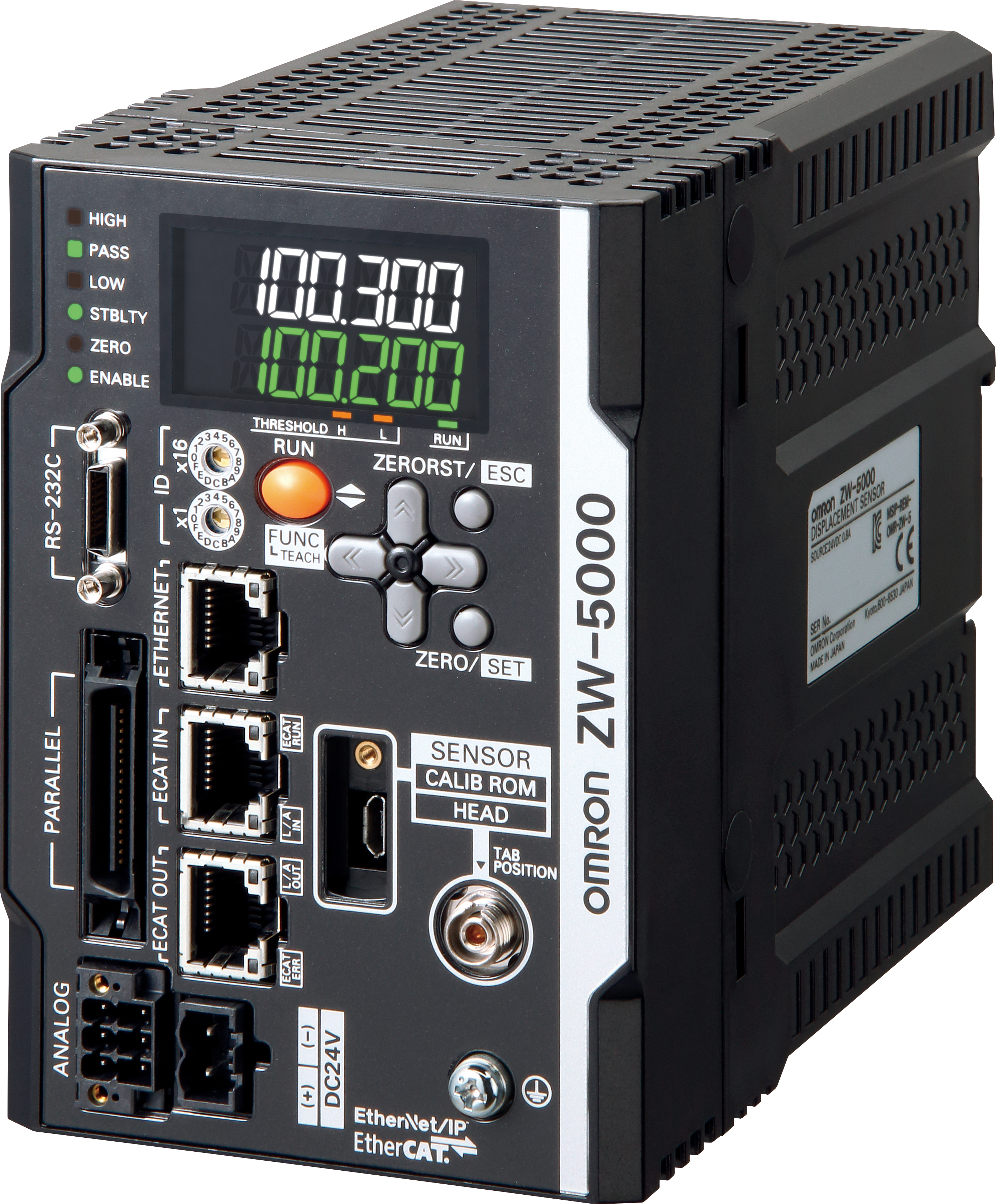

Sensor Controller with EtherCAT

Appearance Power supply Output type Order code
24 VDC NPN/PNP ZW-5000T

Cable

Appearance Item Cable length Order code

Extension Fiber Cable (from Sensor Head to Sensor Controller), (Fiber Adapter ZW-XFC2 is included)

Note:

Extension Fiber Cable ZW-XF50⬜⬜R can be used with the firmware version 2.100 or later. If you have an old version Sensor Controller, register as a Sysmac member and download the latest firmware and tools to update your Sensor Controller. Refer to the Sysmac member registration sheet that is enclosed with the Sensor Controller for details on member registration and firmware download.

2 m ZW-XF5002R
5 m ZW-XF5005R
10 m ZW-XF5010R
20 m ZW-XF5020R
30 m ZW-XF5030R
Fiber Adapter
(used between Sensor Head pre-wired cable and Extension Fiber Cable)
ZW-XFC2

Common cables

Appearance Item Cable length Order code

Parallel cable for ZW-8000T/7000T/5000T

32-pole (included with Sensor Controller ZW-8000T/7000T/5000T)

2 m ZW-XCP2E
RS-232C Cable for personal computer 2 m ZW-XRS2
RS-232C Cable for PLC/programmable terminal 2 m ZW-XPT2

Recommended EtherCAT Communications Cables

Use Straight STP (shielded twisted-pair) cable of category 5 or higher with double shielding (braiding and aluminum foil tape) for EtherCAT.

Cable with Connectors

Item Appearance Recommended manufacturer Cable length(m)
2
Standard type cables length 0.2, 0.3, 0.5, 1, 1.5, 2, 3, 5, 7.5, 10, 15 and 20m are available.
Rugged type cables length 0.3, 0.5, 1, 2, 3, 5, 10 and 15m are available
Order code

Standard type

Cable with Connectors on Both Ends
(RJ45/RJ45)Wire Gauge and Number of Pairs:
AWG26, 4-pair Cable

Cable Sheath material: LSZH

2
The lineup features Low Smoke Zero Halogen cables for in-cabinet use and PUR cables for out-of-cabinet use.

Cable color: Yellow

2
Cables colors are available in blue, yellow, or Green

OMRON 0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y

Rugged type

Cable with Connectors on Both Ends
(RJ45/RJ45)Wire Gauge and Number of Pairs:
AWG22, 2-pair Cable
OMRON 0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K

Rugged type

Cable with Connectors on Both Ends
(M12 Straight/RJ45)Wire Gauge and Number of Pairs:
AWG22, 2-pair Cable
OMRON 0.3 XS5W-T421-AMC-K
0.5 XS5W-T421-BMC-K
1 XS5W-T421-CMC-K
2 XS5W-T421-DMC-K
5 XS5W-T421-GMC-K
10 XS5W-T421-JMC-K

Rugged type

Cable with Connectors on Both Ends
(M12 Right-angle/RJ45)Wire Gauge and Number of Pairs:
AWG22, 2-pair Cable
OMRON 0.3 XS5W-T422-AMC-K
0.5 XS5W-T422-BMC-K
1 XS5W-T422-CMC-K
2 XS5W-T422-DMC-K
5 XS5W-T422-GMC-K
10 XS5W-T422-JMC-K
Note:

For details, refer to Cat.No.G019.

Cables/Connectors

Wire Gauge and Number of Pairs: AWG24, 4-pair Cable

Item Appearance Recommended manufacturer Order code
Cables Hitachi Metals, Ltd. NETSTAR-C5E SAB 0.5 × 4P CP
2
We recommend to use above cable and connector together.
Kuramo Electric Co. KETH-SB
2
We recommend to use above cable and connector together.
SWCC Showa Cable Systems Co. FAE-5004
2
We recommend to use above cable and connector together.
RJ45 Connectors Panduit Corporation MPS588-C
2
We recommend to use above cable and connector together.

Wire Gauge and Number of Pairs: AWG22, 2-pair Cable

Item Appearance Recommended manufacturer Order code
Cables Kuramo Electric Co. KETH-PSB-OMR
2
We recommend to use above cable and connector together.
JMACS Japan Co.,Ltd. PNET/B
2
We recommend to use above cable and connector together.
RJ45 Assembly Connector OMRON XS6G-T421-1
2
We recommend to use above cable and connector together.
Note:

Connect both ends of cable shielded wires to the connector hoods.

Industrial switching hubs for Ethernet

Appearance Number of ports Failure detection Current consumption Order code
3 None 0.22 A W4S1-03B
5 None 0.22 A W4S1-05B
Supported W4S1-05C
Note:

Industrial switching hubs cannot be used for EtherCAT.

EtherCAT junction slaves

Appearance Number of ports Power supply voltage Current consumption Order code
3 20.4 to 28.8 VDC
(24 VDC -15 to 20%)
0.08A GX-JC03
6 0.17A GX-JC06
Note:
  1. Please do not connect EtherCAT junction slave with OMRON position control unit, Model CJ1W-NC81/82.
  2. EtherCAT junction slaves cannot be used for EtherNet/IPTM and Ethernet.

Automation Software Sysmac Studio

Please purchase a DVD and required number of licenses the first time you purchase the Sysmac Studio. DVDs and licenses are available individually.

Each model of licenses does not include DVD.

Item Specifications Number of licenses Media Standards Order code

Sysmac Studio

Standard Edition

Ver.1⬜⬜

2
ZW-8000/7000/5000 is supported by Sysmac Studio version 1.22 or higher.

The Sysmac Studio is the software that provides an integrated environment for setting, programming, debugging and maintenance of machine automation controllers including the NJ/NX-series CPU Units, NY-series Industrial PC, EtherCAT Slave, and the HMI.

Sysmac Studio runs on the following OS.

Windows 7 (32-bit/64-bit version)/Windows 8 (32-bit/64-bit version)/
Windows 8.1 (32-bit/64-bit version)/Windows 10 (32-bit/64-bit version)

This software provides functions of the Measurement Sensor Edition. Refer to your OMRON website for details.


(Media only)
DVD SYSMAC-SE200D
1 license
2
Multiple licenses are available for the Sysmac Studio (3, 10, 30, or 50 licenses).
SYSMAC-SE201L

Sysmac Studio

Measurement
Sensor Edition

Ver.1.⬜⬜

Sysmac Studio Measurement Sensor Edition is a limited license that provides selected functions required for ZW-series Displacement Sensor settings.

Because this product is a license only, you need the Sysmac Standard Edition DVD media to install it.

1 license SYSMAC-ME001L
3 license SYSMAC-ME003L

Fiber Cleaner

Item Recommended manufacturer Applicable Model Contacts Order code
ZW-8000 ZW-7000 ZW-5000
Fiber Connector Cleaner
2
Place orders in units of boxes (contacting 10 units).
OMRON Yes Yes Yes OMRON ZW-XCL
NEOCLEAN-M NTT Advanced
Technology Corporation
No Yes No
2
Contacts
[Request for an Estimate]
http://www.ntt-at.com/product/optical_cleaner/Distributors.html
[Request for Information]
NTT Advanced Technology Corporation
Muza Kawasaki Central Tower, 1310 Omiya-cho Saiwai-ku, Kawasaki-shi, Kanagawa, 212-0014, Japan
TEL: +81 44 589 5894
http://www.ntt-at.com/product/optical_cleaner/
ATC-NE-M1
OPTIPOP R1

Yes

(Sensor Head only)

No

Yes

(Sensor Head only)

ATC-RE-01

En quoi pouvons-nous vous aider ?

Pour toute question ou demande de devis, veuillez nous contacter ou envoyer une demande.

0825 825 679
Contactez-nous

Contactez-moi ZW Series

confocal fiber displacement sensor zw-8000 7000 5000 prod

Merci de compléter tous les champs *. Les informations sont traitées de manière confidentielle.

Text error notification

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Text area error notification

Checkbox error notification

Checkbox error notification

Merci de votre demande. Nous reviendrons vers vous dès que possible.

Nous rencontrons des problèmes techniques. Votre demande ne peut être traitée. Veuillez nous excuser et ré-essayer plus tard. Détails :

Download
0825 825 679
0825 825 679
Demander un devis
Demander un devis

Devis pour ZW Series

Vous pouvez utiliser ce formulaire pour demander un devis sur le produit de votre choix. Merci de compléter tous les champs *. Les informations sont traitées de manière confidentielle.

confocal fiber displacement sensor zw-8000 7000 5000 prod

Détails personnels

ZW Series

Text error notification

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Détails du devis

Select notification error

Select notification error

Text area error notification

Checkbox error notification

Checkbox error notification

Merci de votre demande. Nous vous enverrons l'information demandée au plus tôt.

Nous rencontrons des problèmes techniques. Votre demande ne peut être traitée. Veuillez nous excuser et ré-essayer plus tard. Détails :

Download
Demander un devis
Demander un devis

Fonctions

ultra high power white light conceptual illustration prod

Ultra-haute précision - une lumière blanche à ultra haute intensité

La source de lumière blanche à haute intensité et stable sur le long terme a été adoptée pour la série ZW-7000 afin de fournir des réponses rapides et des mesures stables des objets peu réfléchissants. La série ZW-8000 intègre un laser blanc nouvellement conçu pour des mesures stables de fines feuilles transparentes et de formes minuscules.

precise core fiber icon

Photoconductivité ultra-haute - Fibre conductrice précise

Les fibres spécialement conçues séparément pour les séries ZW-7000 et ZW-8000 transmettent la lumière blanche à la tête du capteur encore plus efficacement et transfèrent les lumières réfléchies par d'autres couches au contrôleur de manière ultrasensible, délivrant ainsi une mesure plus précise.

advanced spectrograph icon

Haute résolution - spectrographe avancé Ⅰ/II

Le spectroscope Advanced Spectograph, qui convertit la couleur d'onde dans la distance, offre une résolution d'onde améliorée. La série ZW-8000, avec le nouveau Advanced Spectograph II, permet d'effectuer des mesures de très haute précision.

mega logging memory conceptual illustration prod

Vitesse de traitement des données 25 fois plus rapides - processeur haute vitesse

Le nouveau processeur a été conçu pour augmenter la vitesse de traitement des mesures de haute précision, de la détection et du traitement de l'émission de lumière blanche à l'enregistrement des données.

mega logging memory icon

Grande capacité d'enregistrement - Mémoire d'enregistrement 10 puissance 6

La capacité de mémoire a été considérablement augmentée pour enregistrer, traiter et stocker jusqu'à 2 000 000 de valeurs obtenues par échantillonnage à haute vitesse.

high sensitivity high speed cmos conceptual illustration prod

Haute sensibilité - CMOS à haute vitesse

Les CMOS de la série ZW-8000/7000 ont été optimisés pour mesurer tout objet avec plus de précision, de sensibilité et de stabilité.

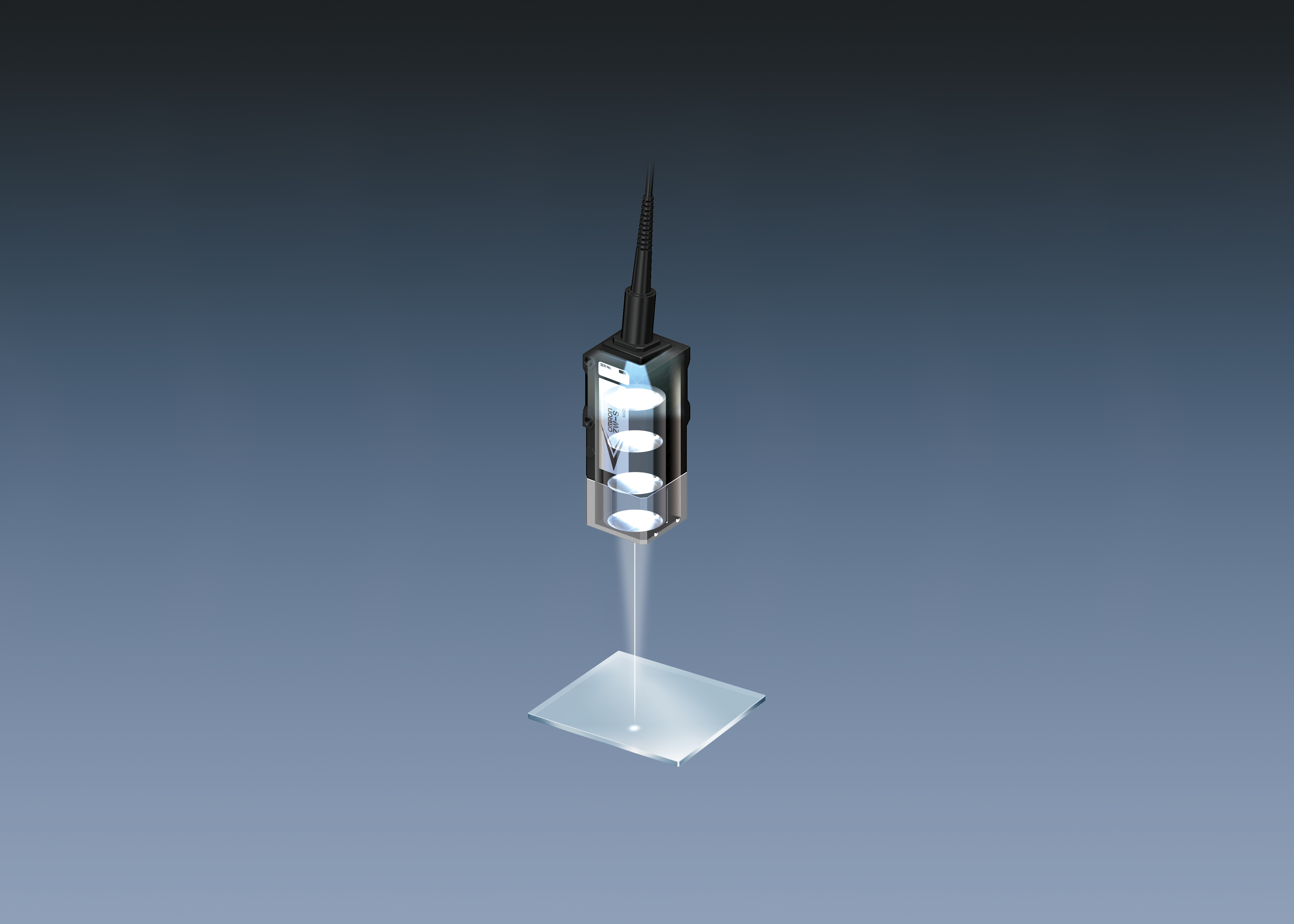

advanced ocfl module conceptual illustration prod

Aberration faible - Module OCFL avancé

La conception du module OCFL qui contrôle le point focal pour chaque longueur d'onde de la lumière blanche a été étudiée plus en avant. Sa structure multi-objectifs réduit l'aberration à 1/4 de façon à fournir des mesures stables et haute résolution, sans faire de compromis sur son design compact.

ultra-precision machining and mechanical design conceptual illustration prod

Ultra précis - Usinage de haute précision et conception mécanique

La technologie d'usinage ultra précis et la conception mécanique de haute précision réduisent la taille du boîtier tout en offrant un diamètre d'objectif suffisant pour des mesures de haute précision.

Série

Find the right controller and sensor head

Étape 1 : Sélectionnez un contrôleur en fonction de la situation et de l'objet de la mesure

Étape 2 : Sélectionnez une tête en fonction de l'espace de l'installation

Étape 3 : Sélectionnez un modèle en fonction de la distance

ZW-8000T Sensor Controller: Ultra high-precision type

sensor controller zw-8000t prod

Mesurez les vibrations ou les « objets transparents ou surfaces réfléchissantes » inclinés tels que les feuilles de film minces ou en verre.

sensor controller zw-8000t table en prod

ZW-7000T Sensor Controller: Ultra high-speed type

sensor controller zw-7000t prod

Mesurez les formes exactes des « surfaces irrégulières » lorsque la tête du capteur est en mouvement.

sensor controller zw-7000t table en prod

ZW-5000T Sensor Controller: Standard type

sensor controller zw-5000t prod

Intégrez de manière économique des mesures stables et fiables en utilisant le principe de lumière blanche confocale sur vos lignes de production.

sensor controller zw-5000t table en prod

Applications

Smart phone (component process)

smart phone component process en sol

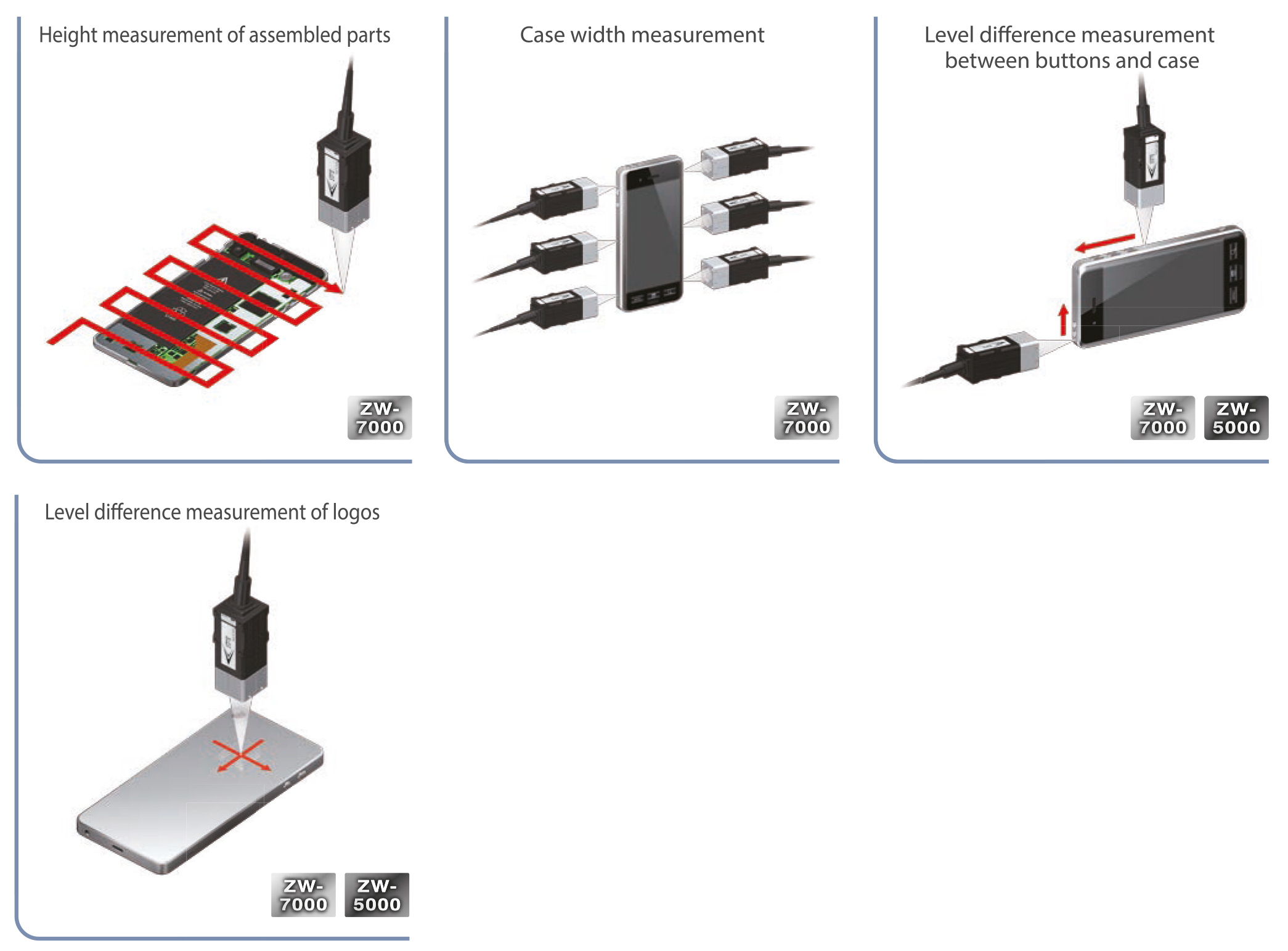

Smart phone (assembly process)

smart phone assembly process en sol

SEMI/FPD

semi fpd en sol

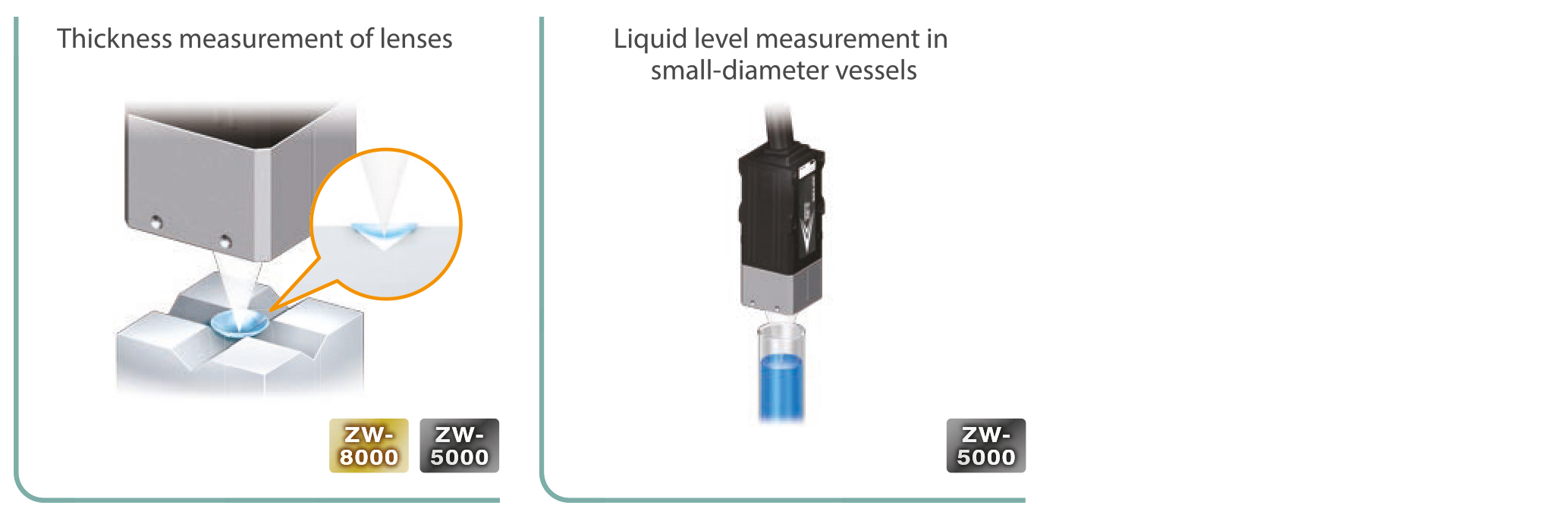

Pharmaceuticals

pharmaceuticals en sol

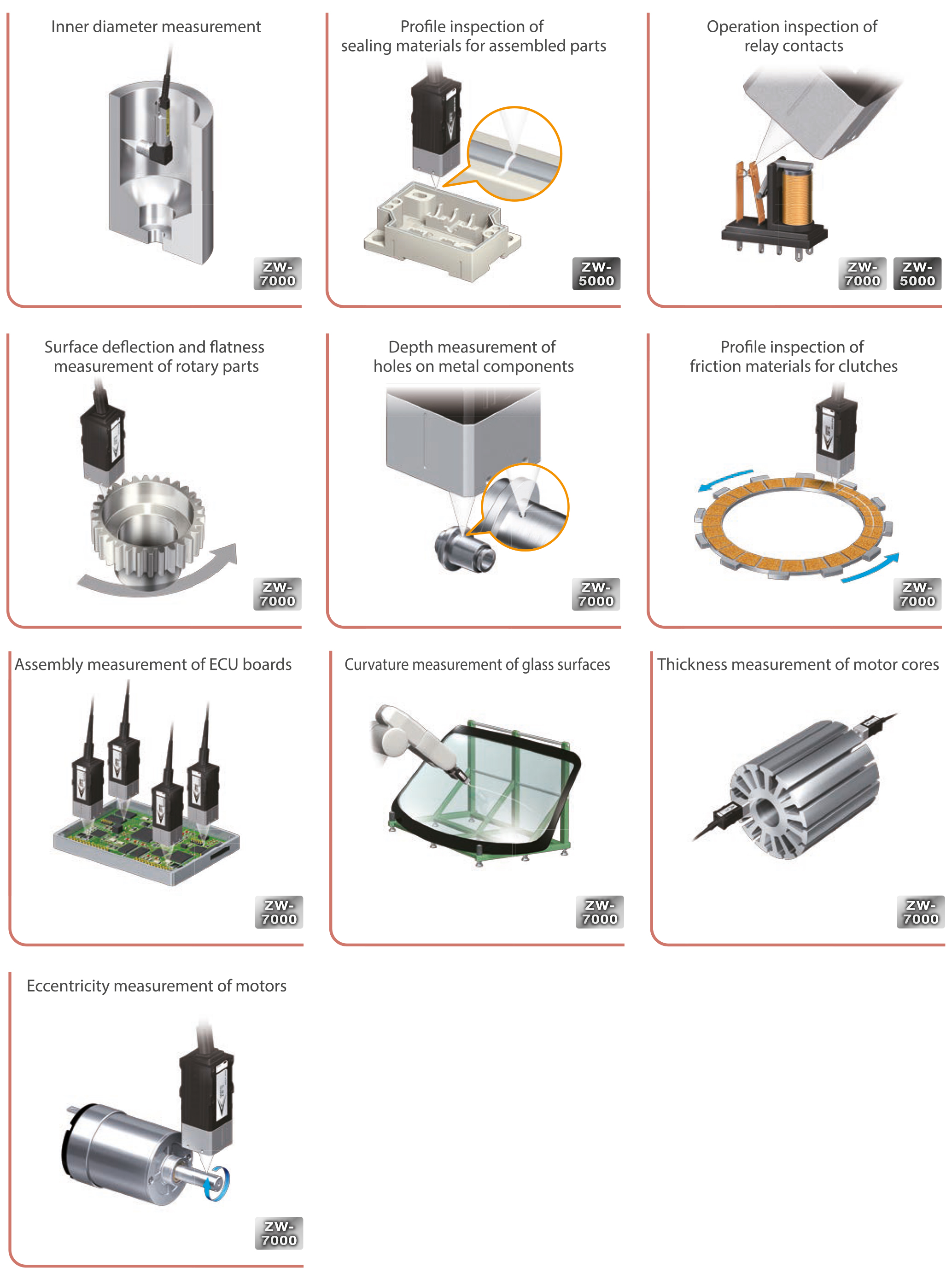

Automotive parts

automotive parts en sol

Vidéos

Téléchargements
