K8DS-PZ

Fonctions

Dispositif à profil mince de protection contre la tension triphasée, l’asymétrie, la succession de phases et la perte de phase

Le K8DS-PZ surveille à lui-seul les sous-tensions, les surtensions, l’asymétrie de tension, la succession de phases et la perte de phase des appareils triphasés à trois fils.

  • Les spécifications de courant du monde entier sont prises en charge par une seule unité
  • Les interrupteurs rotatifs avant permettent une configuration facile et précise
  • Méthode de réinitialisation : automatique
  • Voyants DEL : alimentation (vert), sortie de relais (jaune), sortie d’alarme (rouge)
  • Température de fonctionnement robuste : -20 à 60 °C

  • Corps de 17,5 mm (largeur)
  • Résistance accrue au bruit d’onduleur
  • Les spécifications de courant du monde entier sont prises en charge par une seule unité.

Caractéristiques et références

Ordering information

Rated input

Order code

3-phase 3-wire mode

200, 220, 230, 240 VAC

K8DS-PZ1

3-phase 3-wire mode

380, 400, 415, 480 VAC

K8DS-PZ2

Specifications

Ambient operating temperature

-20 to 60°C (with no condensation or icing)

Storage temperature

-25 to 65°C (with no condensation or icing)

Altitude

2,000 m max.

Input frequency

50/60 Hz (AC power supply)

Output relays
(1 × SPDT, normally closed operation)

Resistive load

5 A at 250 VAC or at 30 VDC

Maximum contact voltage

250 VAC or 30 VDC

Maximum contact current

5 A

Maximum switching capacity

1,250 VA, 150 W

Mechanical life

10,000,000 operations

Electrical life

50,000 operations at 5 A, 250 VAC

Degree of protection

Terminal section: IP20

Case material

PC UL94 V-0

Weight

Approx. 65 g

Rated input voltage

K8DS-PZ1

3-phase, 3-wire mode: 200, 220, 230, 240 VAC

K8DS-PZ2

3-phase, 3-wire mode: 380, 400, 415, 480 VAC

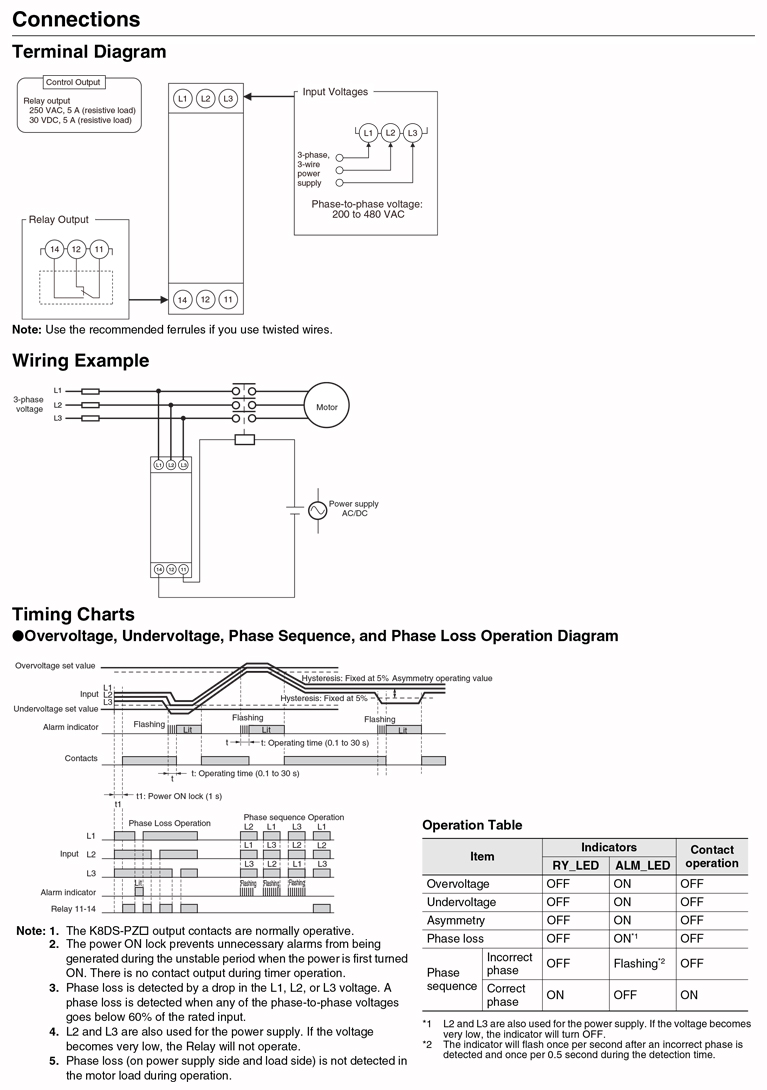

Operation (overvoltage or undervoltage)

Operating value setting range

Overvoltage/undervoltage: 2% to 30% of rated input voltage

Operating value

100% operation at set value

Asymmetry operation (ASY.)

Operating value setting range

Asymmetry rate: 5% to 22%

Operating value

100% operation at set value

Asymmetry operating value = rated input voltage x asymmetry set value [%]

The asymmetry operation will function when the difference between the highest and lowest voltage phases equals or exceeds the asymmetry operating value

Reset (HYS.)

Hysteresis

5% of operating value (fixed)

Resetting method

Automatic reset

Operating time (T)

Asymmetry

0.1 to 30 s

Overvoltage/undervoltage

0.1 to 30 s

Phase-sequence, phase-loss

0.1 s ±0.05 s, 0.1 s max.

Power ON lock (LOCK)

1 s ±0.5 s

Overload capacity

Continuous input: 500 V

Repeat accuracy

Operating value

±0.5% full scale (at 25°C and an ambient humidity of 65% at the rated power supply voltage, 50/60 Hz sine wave input)

Operating time

±50 ms (at 25°C and 65% humidity, rated power supply voltage)

Indicators

Power (PWR): Green, Relay output (RY): Yellow LED, Alarm output: Red LED

Applicable standards

Conforming standards

EN 60947-5-1
Installation environment (pollution level 2, installation category III)

EMC

EN 60947-5-1

Safety standards

UL 508 (Recognition), Korean Radio Waves Act (Act 10564), CSA: C22.2 No.14

Size in mm (H × W × D)

80 × 17.5 × 74
