K8DS-PM

K8DS-PM

Tension triphasée, succession de phases, perte de phase

Le K8DS-PM surveille à lui-seul les surtensions, les sous-tensions, la succession de phases et la perte de phase des appareils triphasés.

  • Les spécifications de courant du monde entier sont prises en charge par une seule unité.
  • Succession de phases, perte de phase : délai de réaction en fonctionnement de 0,1 s maximum
  • Surtension ou sous-tension : réglage du délai en fonctionnement de 0,1 à 30 s
  • Il est facile de contrôler l’état d’alerte du relais avec le voyant DEL.
  • Température de fonctionnement robuste : -20 à 60 °C

Caractéristiques et références

Ordering information

Rated input

Order code

3-phase 3-wire mode

200, 220, 230, 240 VAC

K8DS-PM1

3-phase 3-wire mode

380, 400, 415, 480 VAC

K8DS-PM2

Specifications

Ambient operating temperature

-20 to 60°C (with no condensation or icing)

Storage temperature

-25 to 65°C (with no condensation or icing)

Input frequency

50/60 Hz (AC power supply)

Output relays
(1 × SPDT, normally closed operation)

Resistive load

5 A at 250 VAC or at 30 VDC

Maximum contact voltage

250 VAC or 30 VDC

Maximum contact current

5 A

Maximum switching capacity

1,250 VA, 150 W

Mechanical life

10,000,000 operations

Electrical life

50,000 operations at 5 A, 250 VAC

Degree of protection

Terminal section: IP20

Case material

PC UL94 V-0

Weight

Approx. 65 g

Rated input voltage

K8DS-PM1

3-phase, 3-wire mode: 200, 220, 230, 240 VAC

K8DS-PM2

3-phase, 3-wire mode: 380, 400, 415, 480 VAC

Operation (overvoltage or undervoltage)

Operating value setting range

Overvoltage = -30% to 25% of maximum rated input voltage

Undervoltage = -30% to 25% of maximum rated input voltage

Operating value

100% operation at set value

Reset (HYS.)

Hysteresis

5% of operating value (fixed)

Resetting method

Automatic reset

Operating time (T)

Overvoltage/undervoltage

0.1 to 30 s

Phase-sequence, phase-loss

0.1 s max.

Power ON lock (LOCK)

1 s ±0.5 s

Overload capacity

Continuous input: 500 V

Repeat accuracy

Operating value

±0.5% full scale (at 25°C and an ambient humidity of 65% at the rated power supply voltage, 50/60 Hz sine wave input)

Operating time

±50 ms (at 25°C and 65% humidity, rated power supply voltage)

Indicators

Power (PWR): Green, Relay output (RY): Yellow LED, OVER/UNDER: Red

Applicable standards

Conforming standards

EN 60947-5-1
Installation environment (pollution level 2, installation category III)

EMC

EN 60947-5-1

Safety standards

UL 508 (Recognition), Korean Radio Waves Act (Act 10564), CSA and CCC

Size in mm (H × W × D)

80 × 17.5 × 74

En quoi pouvons-nous vous aider ?

Pour toute question ou demande de devis, veuillez nous contacter ou envoyer une demande.

0825 825 679
Contactez-nous

Contactez-moi K8DS-PM

k8ds-pm oee prod

Merci de compléter tous les champs *. Les informations sont traitées de manière confidentielle.

Text error notification

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Text area error notification

Checkbox error notification

Checkbox error notification

Merci de votre demande. Nous reviendrons vers vous dès que possible.

Nous rencontrons des problèmes techniques. Votre demande ne peut être traitée. Veuillez nous excuser et ré-essayer plus tard. Détails :

Download
0825 825 679
0825 825 679
Demander un devis
Demander un devis

Devis pour K8DS-PM

Vous pouvez utiliser ce formulaire pour demander un devis sur le produit de votre choix. Merci de compléter tous les champs *. Les informations sont traitées de manière confidentielle.

k8ds-pm oee prod

Détails personnels

K8DS-PM

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Détails du devis

Select notification error

Select notification error

Text area error notification

Checkbox error notification

Checkbox error notification

Merci de votre demande. Nous vous enverrons l'information demandée au plus tôt.

Nous rencontrons des problèmes techniques. Votre demande ne peut être traitée. Veuillez nous excuser et ré-essayer plus tard. Détails :

Download
Demander un devis
Demander un devis

Fonctions

  • Corps de 17,5 mm (largeur)
  • Résistance accrue au bruit d’onduleur
  • Les spécifications de courant du monde entier sont prises en charge par une seule unité.

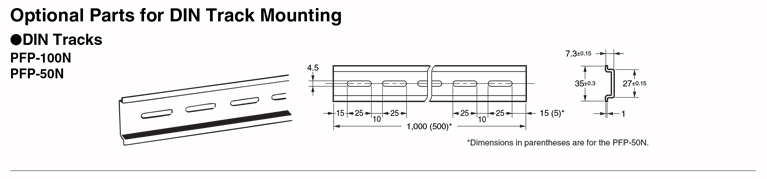

Accessoires

k8 din accessory prod

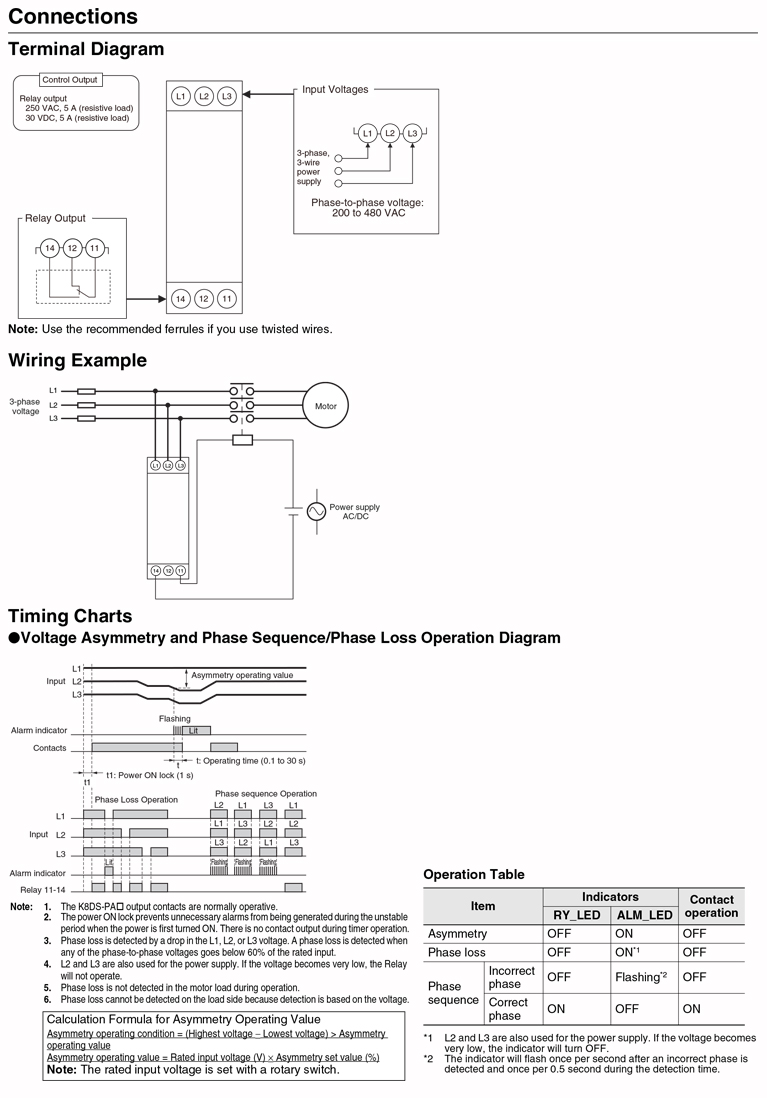

Informations techniques

k8ds pa techinfo prod
