Contrôleur multi-axes programmables (IPC)
- Processeur Intel® Core™ i7-4700EQ avec ventilateur pour un refroidissement dynamique
- 128 contrôles d’axes
- Temps de cycle allant jusqu’à 250 μs
- Capacité de développement de la fonction flexible (G-Code/ANSI C/langage de programmation d’origine)
- Capacités multi-tâches du contrôle d’axes et des applications Windows
- Hypervisor permettant de poursuivre le contrôle même si le système d’exploitation tombe en panne
Contrôleur d'axes haute précision ultrarapide et PC, le tout dans un seul boîtier
Cinématiques complexes

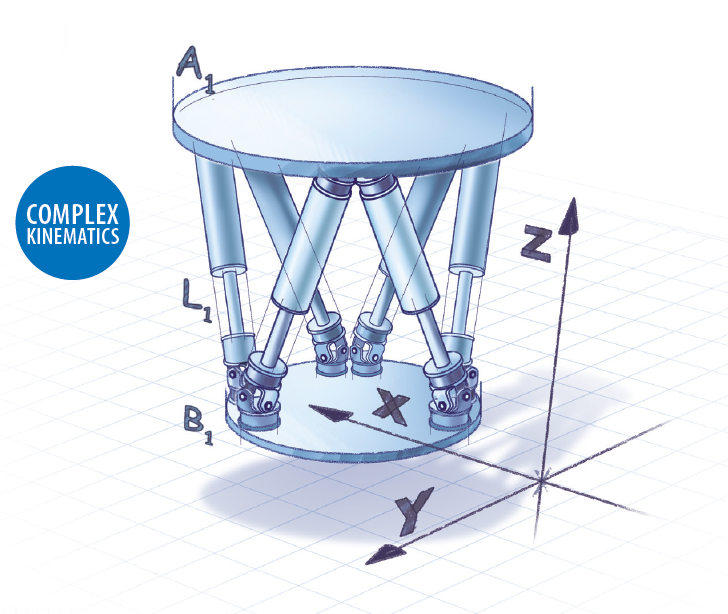

La gestion des matrices et de la conversion de l'espace permet la prise en charge de mécaniques complexes. Des applications spécifiques, comme le positionnement des miroirs de télescope Hexapod, peuvent être contrôlées aisément grâce à la fonctionnalité de gestion des cinématiques.
Des fonctionnalités innovantes pour des applications mécaniques précises
Code G
Interprète de code G RS-274 standard. Sous-routines accessibles en écriture par les utilisateurs pour la mise en œuvre personnalisée de codes G, M, T et D. Possibilité d'adapter la syntaxe et de travailler en association avec n'importe quel logiciel de CAO/Came.
Compensation de découpe 2D/3D
Compensation de la forme et du diamètre de l'outil pour une correspondance exacte avec le point de découpe indiqué en code G.
Processeur rapide + grande mémoire tampon de programme
Le processeur rapide peut traiter plus de 10 000 blocs par seconde et jusqu'à 1 Go de programmes pièces.
Reconstitution de bloc pour inverser la trajectoire
La trajectoire peut être inversée pour retirer l'outil de la zone de découpe.
Vision avancée des blocs
Les instructions présentes dans la mémoire tampon sont analysées à l'avance, les mouvements sont fluidifiés et optimisés en termes de vitesse et d'accélération pour une meilleure performance.
Gestion des outils avec tangente
Les outils présentant une direction de découpe nécessitent le positionnement d'une trajectoire tangente.
Ordering information
Industrial Box PC
| Appearance | Specifications | Number of axes | Operating system | Order code |
|---|---|---|---|---|
 |
i7-4700EQ processor 8 GB DRAM (non-ECC) SSD SLC 64 GB storage device |
128 | Windows Embedded Standard 7 - 64-bit | NY512-A600-1XX21391X |
| Windows Embedded Standard 7 - 32-bit | NY512-A600-1XX11391X | |||
 |
Celeron 3965U fanless processor 8 GB DRAM (non-ECC) SSD iMLC 128 GB |
64 | Linux | NYB2C-31PK1 |
Industrial monitor
| Appearance | Specifications | Order code |
|---|---|---|
 |
18.5-inches display with capacitive touchscreen | NYM19W-C1000 |
| 15.4-inches display with capacitive touchscreen | NYM15W-C1000 | |
| 12.1-inches display with capacitive touchscreen | NYM12W-C1000 |
Accessories
| Type | Specifications | Order code |
|---|---|---|
| Mounting brackets | Book mount | NY000-AB00 |
| Wall mount | NY000-AB01 | |
| SD memory card | 2 GB | HMC-SD291 |
| 4 GB | HMC-SD491 | |
| USB memory | 2 GB | FZ-MEM2G |
| 8 GB | FZ-MEM8G | |
| Storage devices | HDD 320 GB | NY000-AH00 |
| SSD 32 GB (SLC) | NY000-AS00 | |
| SSD 64 GB (SLC) | NY000-AS01 | |
| SSD 128 GB (iMLC) | NY000-AS02 | |
| DVI cable | Length: 2 m | NY000-AC00 2M |
| Length: 5 m | NY000-AC00 5M | |
| USB A to USB B cable | Length: 2 m | FH-VUAB 2M |
| Length: 5 m | FH-VUAB 5M | |
| Power supply | Output voltage: 24 VDC | S8VK-G |
| UPS | Output voltage during backup operation: 24 VDC ±5% | S8BA
2
Revision
number 04 or higher is required. |
| UPS communication cable | Signals for signal output (BL, TR, BU, WB), remote ON/OFF input, UPS stop signal input (BS) Length: 2 m |
S8BW-C02 |
Spare parts (included with the Industrial Box PC)
| Type | Specifications | Order code |
|---|---|---|
| Battery | Service life: 5 years at 25ºC | CJ1W-BAT01 |
| Fan unit | Service life: 70,000 hours of continuous operation at 40ºC with 15 to 65% relative humidity | NY000-AF00 |
| Accessory kit | Power connector, I/O connector, drive bracket and 4 mounting screws for drive installation, PCIe card support and clip for PCIe card installation | NY000-AK00 |
Computer software
| Item | Description |
|---|---|
| Power PMAC IDE
2
Power PMAC IDE version 2.2
or higher is needed. |
This computer software is used to configure the controller, create user programs and debug programs. This is a free software, contact your OMRON representative for information on how to procure. |
| Power PMAC-NC16 SDK | This computer software is used to control working machines and other CNC machines with the controller. Use this software when you want to customize the HMI screen. The product contains extension source codes used for customization. This is a non-free software, contact your OMRON representative for information on how to procure. |
| Power PMAC-NC16 Runtime | This computer software is used to control working machines and other CNC machines with the controller. Use this software when you do not customize the HMI screen. This is a non-free software, contact your OMRON representative for information on how to procure. |
| EC Engineer | This computer software is used to configure and monitor the EtherCAT network by using the controller as the EtherCAT master. This is a free software, contact your OMRON representative for information on how to procure. |
Included support software (pre-installed on the Industrial Box PC)
| Item | Description |
|---|---|
| Industrial PC Support Utility | The Industrial PC Support Utility is a software utility to assist in diagnosing and resolving problems of the Industrial PC. |
| Industrial PC Tray Utility | The Industrial PC Tray Utility is a software utility that provides information about the current state of the Industrial PC, its related devices and associated software. |
| Industrial PC System API | The Industrial PC System API allows programmers to create programs that can retrieve information or set an indicator status of the Industrial PC. The API makes use of the included IPC System Service to manage the hardware. |
| Industrial Monitor Utility | The Industrial Monitor Utility provides a user interface to control settings and display details of connected Industrial Monitors. |
| Industrial Monitor Brightness Utility | The Industrial Monitor Brightness Utility is a small software utility that allows you to control the brightness of the screen backlight and LEDs of all connected Industrial Monitors. |
| Industrial Monitor API | The Industrial Monitor API allows programmers to create applications that can control the hardware features and retrieve information from connected Industrial Monitors. |
Performances
- Processeur de quatrième génération Intel® Core™ i7
- 8 Go de mémoire RAM DDR3L
- Graphiques HD Intel®
- Efficacité unique du radiateur
- Directive RoHS (2002/95/CE), directives européennes
Simplicité pour plus de fiabilité
La complexité entraîne des problèmes. Par conséquent, nous nous en sommes complètement affranchis afin d'améliorer la fiabilité et maximiser les performances.
- Absence de câbles internes
- Ventilation simplifiée
- Uniformité de la structure mécanique pour permettre une extension future
- Réduction des coûts d'assemblage, d'entretien et de main d'œuvre
- Architecture ultrasolide, avec un boîtier en aluminium moulé
- Refroidissement actif et flux d'air isolé des éléments électroniques
Power PMAC IDE
Ce logiciel informatique est utilisé pour configurer et créer des programmes utilisateur ainsi que pour déboguer les programmes des contrôleurs multi-axes programmables NY51-A et CK3E.
Power PMAC-NC
Power PMAC-NC HMI est une application PC hôte pour les machines CNC contrôlées via Delta Tau Power PMAC. Elle comprend un éditeur de code G, des décalages d'outil et de travail, un moniteur de lancement du code G et de nombreuses autres fonctionnalités.
