E3F_-B/-V

Fonctions

Capteur photoélectrique de détection d'objets transparents avec boîtier M18

Le capteur E3FA/E3FB-B/-V améliore la stabilité de détection des objets transparents. Il permet un réglage simple et intuitif pour répondre à vos besoins spécifiques.

  • Simplicité du réglage afin de répondre à vos besoins spécifiques pour tous les matériaux transparents
  • La technologie p-opaquing permet une détection fiable de bouteilles en PET, même dans des environnements poussiéreux
  • Optique coaxiale (E3F[..]-B_1) pour une détection stable quelle que soit la position

Taille et forme compactes

e3favse3f2-sensor prod

Taille et forme compactes. Peut être installé pratiquement n'importe où.

Détection de bouteilles transparentes

e3fa petfles-03 prod

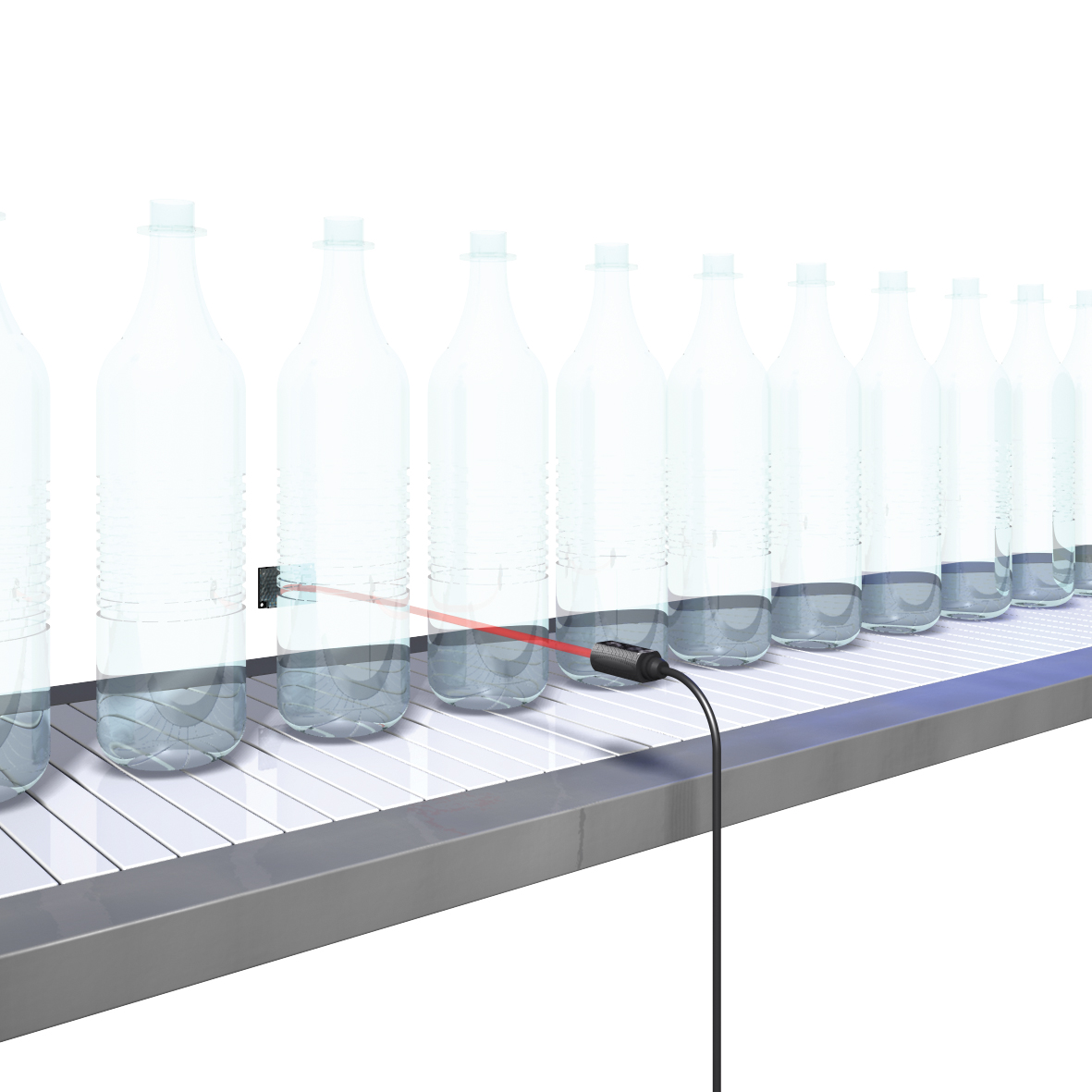

La technologie p-opaquing unique d'Omron permet une détection très fiable des objets biréfringents, tels que les bouteilles en PET ou les plateaux en plastique.

Détection du verre plat et des films transparents

e3fa folie-02 prod

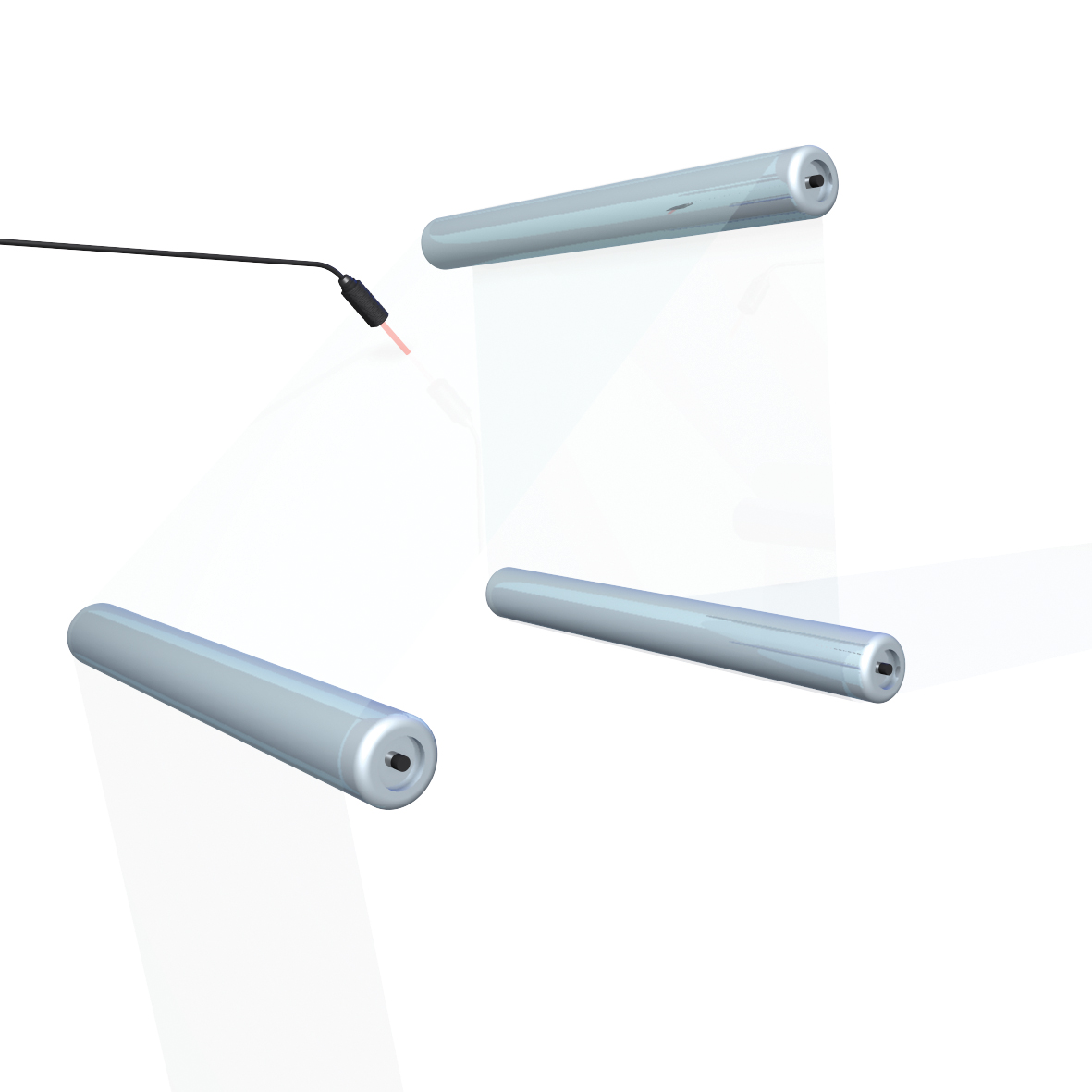

Modèles à réflexion limitée optimisés pour la détection d'objets plats et transparents, tels que les films d'emballage ou les panneaux en verre sans réflecteurs.

Haute protection du boîtier

e3fa-waterprotection-02 prod

Structure de boîtier IP67/IP69K compacte pour une meilleure protection contre l'eau.

Caractéristiques et références

Ordering Information

Sensor type

Sensing distance

Connection method

Order code









E3FA (plastic housing)

E3FB (metal housing)

NPN output

PNP output

NPN output

PNP output

Limited distance reflective

10 to 50 mm

-

-

2 m

-

E3FA-VN11 2M

E3FA-VP11 2M

E3FB-VN11 2M

E3FB-VP11 2M

-

⬛

-

-

E3FA-VN21

E3FA-VP21

E3FB-VN21

E3FB-VP21

Coaxial retro-reflective with
P-opaquing function1

0 to 500 mm
(with E39-RP1)

-

-

2 m

-

E3FA-BN11 2M

E3FA-BP11 2M

E3FB-BN11 2M

E3FB-BP11 2M

-

⬛

-

-

E3FA-BN21

E3FA-BP21

E3FB-BN21

E3FB-BP21

Retro-reflective with
P-opaquing function1

0.1 to 2m
(with E39-RP1)

-

-

2 m

-

E3FA-BN12 2M

E3FA-BP12 2M

E3FB-BN12 2M

E3FB-BP12 2M

-

⬛

-

-

E3FA-BN22

E3FA-BP22

E3FB-BN22

E3FB-BP22

Ratings and Specifications



Sensing method

Limited distance reflective

Retro-reflective with P-opaquing function

Model

NPN
output

Pre-wired

E3F_-VN11 2M

E3F_-BN11 2M

E3F_-BN12 2M



M12 Connector

E3F_-VN21

E3F_-BN21

E3F_-BN22



PNP
output

Pre-wired

E3F_-VP11 2M

E3F_-BP11 2M

E3F_-BP12 2M

Item

M12 Connector

E3F_-VP21

E3F_-BP21

E3F_-BP22

Sensing distance

10 to 50 mm

0 to 500 mm (coaxial)

0.1 to 2 m

Light source (wavelength)

Red LED (624 nm)

Power supply voltage

10 to 30 VDC (include voltage ripple of 10%(p-p) max.)

Operation mode

Light-ON/Dark-ON selectable by wiring

Sensitivity adjustment

One-turn adjuster

Protection circuits

Reversed power supply polarity protection, Output short-circuit protection and Reversed output polarity protection

Response time

0.5 ms

Ambient temperature

Operating

-25 to 55°C

Storage

-30 to 70°C (with no icing or condensation)

Degree of protection

IEC: IP67, DIN 40050-9: IP69K

Material

Case and Nut

E3FA: ABS, E3FB: Nickel brass

Lens and Display

PMMA



1. The Reflector is sold separately. Select the Reflector model most suited to the application. For PET detection E39-RP1 is recommended for best detection stability.

1. The Reflector is sold separately. Select the Reflector model most suited to the application. For PET detection E39-RP1 is recommended for best detection stability.

Accessoires

Cable connectors



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8





3 pin

Brass (CuZn)

PVC 2 m

XS3F-M8PVC3S2M

XS3F-M8PVC3A2M

PUR 2 m

XS3F-M8PUR3S2M

XS3F-M8PUR3A2M

4pin

PVC 2 m

XS3F-M8PVC4S2M

XS3F-M8PVC4A2M

PUR 2 m

XS3F-M8PUR4S2M

XS3F-M8PUR4A2M





3 pin

Brass (CuZn)

PVC 2 m

XS3F-LM8PVC3S2M

XS3F-LM8PVC3A2M

4 pin

XS3F-LM8PVC4S2M

XS3F-LM8PVC4A2M



Detergent resistant
Wash-down

4 pin

Stainless steel (SUS316L)

PP1 2 m

Y92E-S08PP4S 2M-L

Y92E-S08PP4A 2M-L



Robotic
(drag chain)

4 pin

Brass (CuZn)

Robotic PVC 2 m

XS3F-M421-402-R

XS3F-M422-402-R

Robotic PUR 2 m

Y92E-M08PUR4S2M-L

Y92E-M08PUR4A2M-L

High robotic (drag chain & torsion)

High robotic PUR 2 m

Y92E-M08PUR4S2M-R

Y92E-M08PUR4A2M-R

M122





3 wire

Brass (CuZn)

PVC 2 m

XS2F-M12PVC3S2M

XS2F-M12PVC3A2M

PUR 2 m

XS2F-M12PUR3S2M

XS2F-M12PUR3A2M

4 wire

PVC 2 m

XS2F-M12PVC4S2M

XS2F-M12PVC4A2M

PUR 2 m

XS2F-M12PUR4S2M

XS2F-M12PUR4A2M

5 wire

PVC 2 m

XS2F-M12PVC5S2M

XS2F-M12PVC5A2M

PUR 2 m

XS2F-M12PUR5S2M

XS2F-M12PUR5A2M





3 wire

Brass (CuZn)

PVC 2 m

XS2F-LM12PVC3S2M

XS2F-LM12PVC3A2M

4 wire

XS2F-LM12PVC4S2M

XS2F-LM12PVC4A2M



LED
(power and output LED, PNP/NPN)

3 wire

Nickel plated brass

PVC 2 m

–

XS2F-M12PVC3A2MPLED

4 wire

–

XS2F-M12PVC4A2MPLED

3 wire

PUR 2 m

–

XS2F-M12PUR3A2MPLED

4 wire

–

XS2F-M12PUR4A2MPLED



Detergent resistant
Wash-down

4 wire

Stainless steel (SUS316L)

PP1 2 m

Y92E-S12PP4S 2M-L

Y92E-S12PP4A 2M-L



105°C
Heat resistant

4 wire

Stainless steel (SUS316L)

Heat resistant PVC 2 m

XS2F-E421-D80-E

XS2F-E422-D80-E



Twist & click

4 wire

Nickel plated Zinc

PVC 2 m

XS5F-D421-D80-F

XS5F-D422-D80-F

PUR 2 m

XS5F-D421-D80-P

XS5F-D422-D80-P



Robotic
(drag chain)

4 wire

Brass (CuZn)

Robotic PVC 2 m

XS2F-D421-D80-F

XS2F-D422-D80-F

Robotic PUR 2 m

Y92E-M12PUR4S2M-L

Y92E-M12PUR4A2M-L

High robotic
(drag chain & torsion)

High grade robotic PUR 2 m

Y92E-M12PUR4S2M-R

Y92E-M12PUR4A2M-R





8 pin

8 wire shielded cable

Brass (CuZn)

Shielded PUR 2m

Y92E-M12PURSH8S2M-L

–

Fiber amplifier (E3X) connector



Fiber
amplifier connectors

Special fiber
connector - 4 wire

PBT

PVC 2 m

E3X-CN21



Special fiber
connector + M8 plug

Plug: Zinc
diecast

PVC 30 cm with M8
4-pin plug

E3X-CN21-M3J-2 0.3M

Special
fiber
connector + M12 plug

PVC 30 cm with M12
4-pin plug

E3X-CN21-M1J 0.3M



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8/M12



Confection-able

Plugs and connectors for self
assembly

Brass

n.a.

XS2C/G, XS5C/G
Y92E_conf

M12



Field I/0
boxes

Direct wiring or DeviceNet communication

–

XW3D

M8/M12



T-connectors, covers, accessories and extended wiring portfolio

n.a.

–

XS2R, XS3R, XY2F, ...

1. PP - polypropylene

2. For details on pin configuration refer to specifications
